Зачем чертежи?Это рабочая документация. Прежде всего она нужна строителям: по чертежам понятно, как именно реализовать проект. Иначе не получится продуманный и аккуратный интерьер.

Если вы приходите в бюро и заказываете только план расстановки мебели, не удивляйтесь, что розетки окажутся в неудобных местах или плинтусы придется отрывать ради монтажа встроенного шкафа. Получается, чертежи нужны и вам — чтобы заказывать мебель и контролировать работы (особенно если вы не оплачиваете авторский надзор).

Какие чертежи обязательно должны быть в проекте?Стандарта нет, но опрошенные нами дизайнеры чаще всего называли обязательными следующие 11 типов чертежей:1) обмерный план,2) план демонтажа,3) план монтажа,4) план расстановки мебели и техники,5) план дверей и окон,6) план полов,7) план электрики (розеток),8) план освещения,9) план стен,10) план потолков,11) план сантехники.

1. ОБМЕРНЫЙ ПЛАНЧто это: Базовый чертеж (вид сверху), который делается после замеров квартиры.

Почему без него нельзя: По точным обмерным данным квартиры затем делаются другие чертежи, расчеты затрат на строительные материалы, работы и т.п. Без такого плана невозможна никакая другая интерьерная работа — даже мебель не расставить.

2. ПЛАН ДЕМОНТАЖАЧто это: Чертеж, который показывает строителям, какие перегородки сносить, а какие — оставлять. Обязательный, если в квартире будет перепланировка или вы хотите поменять перегородки.

Почему без него нельзя: Для тех, кто делает перепланировку и меняет перегородки, план демонтажа — главный чертеж. Под перепланировкой понимаем не только глобальное «перекраивание» квартиры, но и любой этап ремонтных работ, когда требуется что-то убрать (антресоли), перенести или расширить (дверной проем) и пр.

Важно: Если в квартире будет перепланировка, нужно, чтобы сначала профессионал оценил, какие стены в квартире можно трогать, а какие — нельзя. Потом эту перепланировку необходимо согласовать. И только потом можно отдавать строителям в работу план демонтажа.

3. ПЛАН МОНТАЖА (и экспликация помещений)Что это: На этом плане вычерчиваются стены, которые строителям предстоит возвести. Указывается расположение, высота перегородок, даются пояснения о том, из каких материалов строить (гипсокартон, пеноблоки и т.д.). В отдельной табличке — экспликации — указываются точные числовые данные общей площади помещения и отдельных его частей, условные обозначения и т.п.

Важно: Этот лист в папке лежит одним из первых, но продумывают и чертят его в самом конце — когда понятно, где какая полка будет висеть и какие закладные ей требуются.

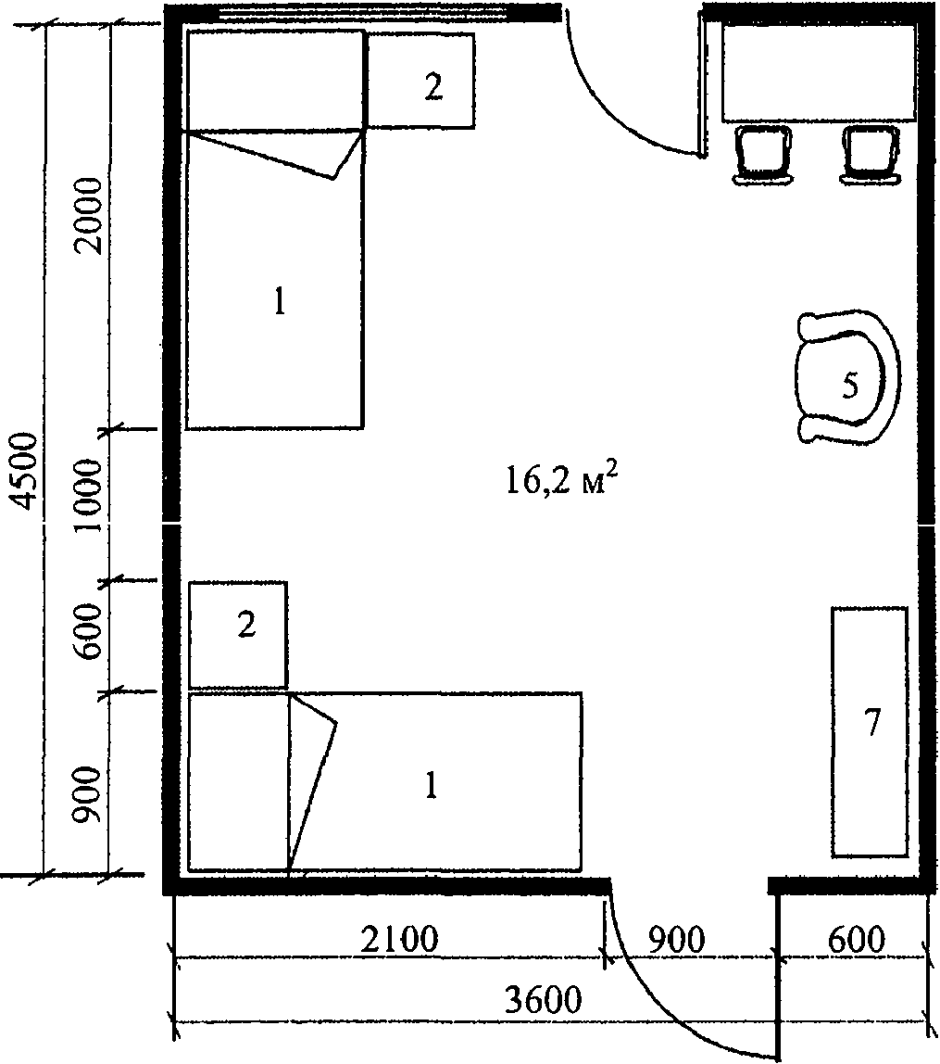

4. ПЛАНИРОВОЧНОЕ РЕШЕНИЕЧто это: План расстановки мебели и техники (планировочное решение). Вид квартиры сверху уже с новыми стенами и со всей мебелью и техникой. Глядя на него, вы уже точно представляете, где у вас будет шкаф, где кровать, а где — кресло. И можете мысленно прогуляться по квартире, примерить ее на себя.

Почему без него нельзя: Этот план расставляет все точки над i в части планировочного решения квартиры. Это документ, который удостоверяет: в квартире будут вот эти предметы мебели и техники, расположенные так, а не иначе. С этим планом и вы, и строители, и дизайнер будете сверяться на всех последующих этапах.

Дизайнер Мария К. (Козлова): Это финально согласованный с заказчиком план расположения мебели с указанием ее габаритных размеров.

Нина Романюк, дизайнер: Я детально делаю прорисовку всей мебели вместе с технологом, чтобы убедиться, что все узлы со стеной и электрикой разместятся “вкусненько” по всем пропорциям».

Если в проекте есть мебель на заказ, она может быть вычерчена отдельно, но базовый план с мебелью обязан быть в любом случае. На планах с расстановкой мебели также указываются ее основные размеры. Поэтому, если квартира большая, эти чертежи могут быть сделаны на нескольких листах. Размеры мебели необходимы, чтобы потом не купить диван на 1015 сантиметров больше: мелочь вроде, а он из двери в проход торчит.

5. ПЛАН ЗАПОЛНЕНИЯ ПРОЕМОВЧто это: Чертеж, на котором указано, где и какие будут стоять окна и двери (обычные распашные, раздвижные, гармошки и т.п.).

На нем также отмечается, какие будут подоконники; как двери будут открываться (чтобы они не стукались друг об друга, не мешала мебель). К чертежу прикрепляется еще и табличка (спецификация), где указаны виды окон и дверей с размерами, а часто и с маленькими фотографиями моделей — чтобы точно ничего не перепутать.

Почему без него нельзя: Этот блок документов помогает строителям ориентироваться во время монтажа окон и дверей. Например, если в квартире есть двери-купе, на чертежах должно быть отражено, как за ними монтируется плинтус. Если плинтус в квартире широкий, то двери просто не откроются — значит, плинтуса за ними вообще не должно быть. Но чтобы все было эстетично, это нужно учесть заранее. И даже если у вас обычные двери, без этого плана не обойтись: монтажники должны сразу понимать, как и куда будут открываться двери, чтобы не обсуждать это в текущем режиме.

6. ПЛАН ПОЛОВЧто это: Рабочая документация по полам: она указывает, где и какое покрытие будет в квартире. Если плиточный пол имеет особую раскладку, то раскладка плитки прикладывается к плану полов. Если укладывается паркетная доска, ламинат и прочее — план показывает направление укладки.

Почему без него нельзя: В комплексных дизайн-проектах часто разные полы в разных помещениях — значит, нужно учесть толщину пирогов, чтобы не было перепадов высот. По этому плану также считают количество материала и его симметрию относительно мебели: чтобы сэкономить и не укладывать дорогой материал под шкафами. И чтобы относительно тех же шкафов покрытие с орнаментом было симметрично (а не залезало под шкаф).

Роман Струков, архитектор: Все-все-все о полах — что куда укладывать, как стыковать, откуда начинать, и что в каком порядке.

7. ПЛАНЫ ЭЛЕКТРИКИ (освещения, розеток, выключателей)Что это: Чертежи со всеми розетками и электрическими выводами в квартире. Плюс план размещения осветительных приборов (с привязками) и план разводки освещения на выключатели (с привязками). Если квартира большая, и электрики и освещения много, эти данные разносят по разным чертежам.

Почему без них нельзя: Если электрику не спланировать и не продумать четко, в квартире будет постоянно не хватать розеток (как итог, везде будут валяться удлинители) и света (темно, неуютно, будете докупать разные лампы и развешивать их по углам).

Роман Струков, архитектор: План розеток тоже показан вместе с мебелью, потому что важно отслеживать, чтобы розетка не оказалась скрыта за шкафом или в метре от телевизора.

План освещения — здесь все освещение показано вместе с мебелью, чтобы заказчик понимал, где и как оно будет организовано.

План освещения с размерами — этот план уже для строителей, чтобы они знали, что куда установить.

План включения освещения — сценарии освещения в квартире могут быть достаточно изощренными: включение одно светильника с различных точек, возможность отключить освещение во всей квартире или частично с одного выключателя. Все это описано на этом плане

8. ПЛАН ОТДЕЛКИ СТЕНЧто это: Вся информация по финишной отделке стен: где какой цвет, где какой материал, где какая нужна предварительная отделка.

Почему без него нельзя: Подготовка стен под разные чистовые материалы должна быть разная — это нужно учитывать заранее. По этим чертежам также считают, сколько и каких нужно обоев и краски.

Мария К. (Козлова), дизайнер: Указываем типы покрытий — обои / покраска / декоративная штукатурка и т.п. Указываем толщину — к примеру, если используем рельефные 3D-панели. Это важно, так как подготовка стен под разные чистовые материалы — тоже разная».

9. ПЛАН ПОТОЛКОВЧто это: Рабочая документация по потолкам, где отмечаются уровни, потолочные плинтусы (багеты), материал отделки потолков, места, где проходят коммуникации и прочее.

Почему без него нельзя: Помогает аккуратно оформить потолки.

Мария К. (Козлова), дизайнер: Указываем тип потолка — к примеру, из ГКЛ — гипсокартона; + указываем опуски коробов, если они есть — часто это зоны кухонных шкафов, где мы прячем вентиляцию, или зоны встроенных шкафов; + указываем цвета покраски

Татьяна Казанцева, архитектор: сли в квартире предполагается принудительная приточно-вытяжная система вентиляции, то в моих чертежах на планах потолков / стен обязательно будет указана вся информации по размещению и внешнему виду используемых решеток

10. ПЛАН САНТЕХНИКИЧто это: Чертеж, где указаны все выводы воды и канализации, с привязками к посудомоечной машине, унитазу, раковинам и т.п.

Почему без него нельзя: Чтобы рабочие точно знали, где, какие и на какой высоте делать выводы. И делали не так, как им удобно, а так, чтобы стиралка встала в нужный проем, а унитаз не уехал от стены на лишние 1020 сантиметров.

Мария К. (Козлова), дизайнер: Отмечаем все приборы, к которым нужна подводка воды, — унитазы, раковины, ванна, душ, посудомоечная машина, стиральная машина, раковина на кухне и т.п. Если уже знаем модели сантехники, то добавляем технички по ним прямо в проект, чтобы строители сразу понимали их габаритные размеры и типы соединений.

Светлана Мустяца, дизайнер: Одной из самых важных частей любого дизайн-проекта является разработка плана сантехнического оборудования. Зачастую на этом плане дизайнеры показывают лишь привязку сантехнического оборудования — то есть расстояние от центра прибора до стены и его общие габариты. В моих проектах я уделяю санузлам большее внимание, потому что, как правило, это маленькие помещения, в которых важен каждый сантиметр. Сантехнику мы с заказчиками выбираем на первых этапах проекта. Раскладка плитки на развертках стен осуществляется с учетом определенной модели сантехники

11. РАЗВЕРТКИ СТЕН (опционально)Что это: Листы с чертежами или рисунками каждой стены в доме анфас. Помогают понять, что, где и на какой высоте будет расположено.

Почему без них нельзя: Они нужны для наглядности и чтобы сверяться по ним в случае спорных моментов — чертежи показывают вид сверху, как бы с потолка. А развертки — это уплощенный вид прямо на каждую стену. По ним можно уточнять, что и как будет расположено.

Мария К. (Козлова), дизайнер: то четыре вида, на каждую из стен помещения, с подсчетом чистовых отделочных материалов, привязкой розеток и выключателей, другими рекомендациями для строителей

Олеся Сыпченко, дизайнер: В нашей студии мы всегда делаем развертки стен всех помещений с указанием всего, что есть на стенах — конкретных артикулов лепнины, освещения, декора, схемами встройки конкретных смесителей / сантехники / трапов.

Долгова Ксения, архитектор: Развертки санузлов — обязательная часть рабочего проекта, так как по ним сантехники будут привязывать выводы оборудования. Также на них отражается раскладка плитки, чтобы впоследствии не возникало некрасивых подрезок

Мария Седж, дизайнер: Это самая главная и удобная часть рабочей документации для всех, так как электрик видит на ней не только точную привязку электрического провода, но и модель светильника, которая запланирована на этом месте. Сантехник ещё на стадии вывода водорозеток может соотнести выбранную модель с привязками из плана. Если возникает накладка, это становится известно на стадии выводов, а не после того, как всё сделано и нужно уже устанавливать сантехнику. Развёртки помещений с визуальным рядом настолько подробны, что очень часто в общении с заказчиками их оказывается достаточно, и визуализация становится неактуальна

В итоге: Подобрать картинки в интернете и накидать по ним примерную планировку — этого недостаточно, чтобы получился качественный интерьер на выходе. Рабочая документация — это и есть главная составляющая проекта, которая позволяет реализовать желаемое.

Документация эта — результат сложной технической и инженерной работы: все детали интерьера рассматриваются с разных сторон и перспектив, в комплексе. И чертежей должно быть не менее 11 типов.

Есть чертежи и планы, которые не считаются строго обязательными, но на самом деле могут понадобиться во время ремонта. В каких случаях их делают? И для чего? Мы опросили 300 дизайнеров, архитекторов и проектировщиков, чтобы узнать, зачем им нужна такая сверхнормативная работа.

Из чего состоит стандартный дизайн-проект?Базовый состав дизайн-проекта требует как минимум 11 чертежей, — о них мы рассказывали подробно в статье «Какие чертежи в проекте — обязательные».1) обмерный план,2) план демонтажа,3) план монтажа,4) план расстановки мебели и техники,5) план дверей и окон,6) план полов,7) план электрики (розеток),8) план освещения,9) план стен,10) план потолков,11) план сантехники.Такой набор планов помогает сделать практически любой ремонт. Но некоторым дизайнерам стандартного набора чертежей мало — они делают клиентам дополнительные чертежи, цветовые схемы, проекции сложных узлов, экспликации, сметы, ведомости. Какие именно и зачем?

1. ПЛАН РАКУРСОВЧто это: Чертеж квартиры или дома сверху, на котором стрелочками указано, с каких точек будут сняты ракурсы 3D-визуализации в проекте. Аналогичные отметки делают на плане, чтобы показать, к какой именно стене относятся развертки или технологические узлы.

Роман Струков, архитектор: Вся детальная информация о стенах находится именно на развертках. А план разверток нужен для навигации по ним

Зачем нужен: Для наглядности и навигации по визуализациям и разверткам. Найдите на плане выше прихожую и поймите, с каких точек делали «виртуальную съемку» в этом проекте.

2. ПЛАН ЗОНИРОВАНИЯЧто это: План квартиры (вид сверху) в нескольких цветах — пятно жилой зоны, пятно нежилой зоны. Либо каждый цвет соответствует своей комнате.

Зачем нужен: Дать клиенту наглядное понимание о функциональной нагрузке пространства. Например, как так: площадь жилой зоны даже меньше, чем проходных и нежилых помещений? Помогает клиенту понять, как именно будет организована жизнь в новом интерьере.

Даша Баранова, архитектор: «Мало кто задумывается на этапе проектирования, сколько полезной площади может уйти, например, на коридоры, мало эксплуатируемые углы или проходы, лестницы. А площадь гостиной может быть в разы больше небольшой спальни. Для квартир это важно».

Сравните: на чертеже выше — планировочное решение. Но сколько на самом деле занимают жилая и нежилая зоны? Все вопросы снимает план с цветовым кодированием______________________________

3. ПЛАН «ЧЕМОДАНОВ В ШКАФУ»Что это: Чертежи, которые показывают, где конкретно в шкафу будут стоять гладильная доска и пылесос.

Зачем нужен: Такие чертежи обычно делают, если требуется организовать нестандартное хранение габаритных вещей (больших чемоданов, спортивного инвентаря и пр.). Или если в шкафу планируется хозяйственная секция с выдвижной сушилкой белья, отсеком для встроенной гладильной доски и пр. Такого рода наполнение важно спланировать заранее, при заказе шкафа.

Если шкаф уже есть, но на полках не хватает места — внутреннее пространство можно реорганизовать. И для этого, опять же, нужен план внутренней организации пространства.

Александра Ларч, организатор пространства: «По профессии я организатор пространства. Поэтому предлагаю услуги, отличные от дизайнерских. Мне не важно, как выглядит шкаф, но важно, как выглядит то, что в нем. Можно сказать, что я — дизайнер наполнения. Потому и мои проекты представляют собой нечто иное, предназначенное только мне для выполнения работ, если не предусмотрена самостоятельная работа клиента над моим планом организации. В этот план входят схема внутреннего наполнения с размерами и разметкой, где и что должно храниться, а также список рекомендаций к покупке для достижения наилучшего результата».

4. ЧЕРТЕЖИ МЕБЕЛЬНЫХ УЗЛОВЧто это: Обширная рабочая документация на мебель индивидуального изготовления. Например, это может быть встроенный шкаф или кухня. Иногда — просто предмет мебели авторского дизайна._________________________

Подробная прорисовка мебели помогает заказчику представить, как интерьер будет выглядеть в деталях. А чертежи — это руководство для мебельщиков и рабочих, чтобы правильно и воплотить картинку в жизнь. Не придется решать на месте, как именно и где крепить полки, куда подводить электричество для подсветки шкафа — чертежи делаются с привязками к планам полов, электроразводки, стен и т.п.

Как это может выглядеть

Ирина Мелкова, архитектор-дизайнер (делает рабочую документацию для заказа мебели или дверей у итальянских производителей): «Часто бывает необходимость какие-то элементы изготовить индивидуально, в таких случаях итальянские производители охотно идут мне навстречу, видя визуализацию проекта, детальные чертежи и подробное описание».

Мария К. (Козлова), дизайнер: У нас есть листы “ТЗ для столярок”, в которых подробно расчерчены все полочки, штанги и ящики. Это нужно, чтобы пылесосы, чемоданы и гладильные доски нашли свое место и пространство смотрелось чистым и не загроможденным.Анастасия Оверина, дизайнер, основатель студии DOKA interior: Это чертежи + подробное описание из чего изготовить предмет + 3D-виды. Обычно в спецификациях все прописывают, потом мебельщики спрашивают и все равно требуют 3D-вид с нескольких ракурсов, бывали случаи_______________________________

5. ПЛАН ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯЧто это: Планы, чертежи и схемы расположения / разводки вентиляции и сплит-системы.

Зачем нужно: Вентиляция и сплит-системы понижают потолки (чаще всего, в санузлах и коридорах). Эти чертежи помогают точно и аккуратно рассчитать высоты потолков, расположение решеток вентиляции, процесс притока свежего воздуха в квартиру, стык встроенной мебели и вентиляционных выводов и прочее.

Наталья Мартынова, руководитель студии дизайна Whiteroom: «Очень важен план вентиляции и вентиляционных люков и то, как он соотносится с планом электрики. Мы тоже его делаем, чтобы не было проблем в дальнейшем с выводом светильников. И иногда это непростая задача — соблюсти симметрию, вывести грамотно свет и сделать удобные люки».

Стас Никулин, дизайнер: Часто, работая в среднем сегменте, в квартирах про вентиляцию забывают. А ещё чаще делают неправильно, отбирая отток свежего воздуха у всей квартиры в пользу кухонной вытяжки. Так делать нельзя! Мы стараемся правильно организовывать систему оттока воздуха с минимальными затратами, для этого разрабатываем чертежи, прокладываем трубу, разрабатываем сценарии для установки канальных вентиляторов.

6. ЧЕРТЕЖИ И ВЕДОМОСТИ РОЗЕТОК И ВЫКЛЮЧАТЕЛЕЙЧто это: Планы, развертки и (или) чертежи, которые подробно показывают, где и какие будут розетки и выключатели, выводы интернета и т.п.

Зачем нужно: Вам — помогают понять, где вы будете включать свет, когда приходите с работы, а где — заряжать телефон. И какие зоны освещения будут в комнате (где вечерний свет, где акцентный, где — рабочий). А строителям четко указывают, на какой высоте делать розетку, и где какая будет стоять рамка (за стиральной машинкой — обычная, недорогая, а на виду — дизайнерская).

Сравните — три плана электрики для одной и той же квартиры

Екатерина Шубина, дизайнер: Лично я делаю смежный план расстановки электрического оборудования, освещения и мебели. Он довольно наглядный, по такому плану заказчику легко представить себя в интерьере, где он входит в дом, включает свет, кладет ключи и так далее.

Тамара Романенкова, дизайнер: Я расписываю не только общее количество розеток, выключателей, но и количество и виды рамок для них, чтобы заказчик при желании мог самостоятельно и без проблем закупить все необходимое. Вроде бы мелочь, не все это делают, но очень облегчает жизнь заказчику, а также показывает общий подход к проекту.

Ксения Долгова, архитектор: «В моем составе проекта есть лист “Ведомость электроустановочных изделий”. Пронумерованы и отмечены все посты, есть изображение, в каком порядке расположены в одной рамке выключатели, розетки и датчики; какая рамка вертикальная, какая горизонтальная».

На этих развертках точно обозначено место крепления домофона и места размещения выключателей

Визуализация освещенности квартиры, выполненная в программе DIALUX и ниже — соответствующий ей план освещения

Елена Зубок, проектировщик, преподаватель: Наносить розетки и выключатели надо на развертки помещений, которые наиболее наглядно позволяют представить картину расстановки, удобны для работы электрика и создают точную картину проектировщика. Чтобы правильно распланировать свет и не сделать эту часть проекта сильно затратной, можно предлагать расчет светильников в рукотворном или электронном варианте в программе DIALUX_______________________________

7. ПЛАНЫ ТЕПЛОГО ПОЛА И ОТОПЛЕНИЯЧто это: Чертежи разводки отопления с защитными экранами и планы квартиры с указанием зон теплого пола.

Зачем нужно: Помогает рассчитать отопление в квартире, особенно если планируется перенос радиаторов, установка вертикальных радиаторов вместо горизонтальных и т.п. А если в квартире есть теплый пол, его нельзя заводить под холодильник или под шкафы — это все должно быть подсчитано в комплексе.

8. ЧЕРТЕЖИ И ПЛАНЫ СЛОЖНЫХ УЗЛОВЧто это: Документация по любым потенциально проблемным моментам. Например, место стыка столешницы и решеток радиаторов отопления на кухне. Или нестандартная разводка сантехники. Или место стыка подоконника и штор: чтобы текстиль красиво драпировался, нужно учесть и ширину подоконника, и место крепления гардины.

Зачем нужно: Любые сложные узлы или решения — место вывода вентиляции на кухне, строительство деревянного подиума с системой хранения или антресолей — это слабые места в интерьере. Велика вероятность, что что-то где-то будет подрезано или отпилено не так. В итоге все будет выглядеть нехорошо. Лучше, если все эти моменты будут просчитаны заранее.

На этих развертках указаны места крепления сантехоборудования и отдельно проработаны узлы стыковки вентиляционных коробов

Здесь: план по стыкам. Показывает, как именно должны сопрягаться разные покрытия

На развертке: закладные под шторы

Здесь: план закладных под шторыЕвгения Матвеенко, архитектор: «Лично я, помимо закладных, делаю еще план штор, совмещенный с подоконником. Это показывает, как шторы скрадывают пространство, а это 2025 см».Юлия Лаптева, дизайнер: Такая работа помогает избежать косяков и ошибок на стадии реализации. Когда все детали заранее продуманы и просчитаны, — на стройке меньше ошибок и вопросов

Алена Сковородникова, дизайнер: Я очень часто вычерчиваю аксонометрию и аксонометрические проекции, это позволяет более подробно и детально рассказать о каком-то строительном элементе или предмете интерьера.

Дарья Шатилова, архитектор: «Если в квартире или доме сложная разводка сантехнических коммуникаций, — например, иногда сложно развести канализацию, — приходится самой выполнять и этот чертеж».____________________________

9. ПРОЕКТЫ ШУМОИЗОЛЯЦИИЧто это: Техническая документация по монтажу акустических материалов. Такие материалы имеют определенную толщину, увеличивают суммарную толщину перегородки и уменьшают фактическую площадь помещения. Все это влияет на размещение мебели, раскладку материалов. Кроме того, акустические материалы также продаются листами, и чертеж шумоизоляции позволяет рассчитать корректно их расход.
