Планировка ванной в деревянном доме

Выбирая в качестве будущего жилья деревянный дом, потенциальные владельцы нередко задаются вполне уместным вопросом: насколько реально обустроить комфор­­­­табельную ванную в таком доме? Во многом подобный вопрос обусловлен спецификой древесины — ее высокой гигроскопичностью и особой чувствительностью к повышению влажности. Кроме того, считается, что большой вес чаши ванны дает непомерную нагрузку на пол и перекрытия.

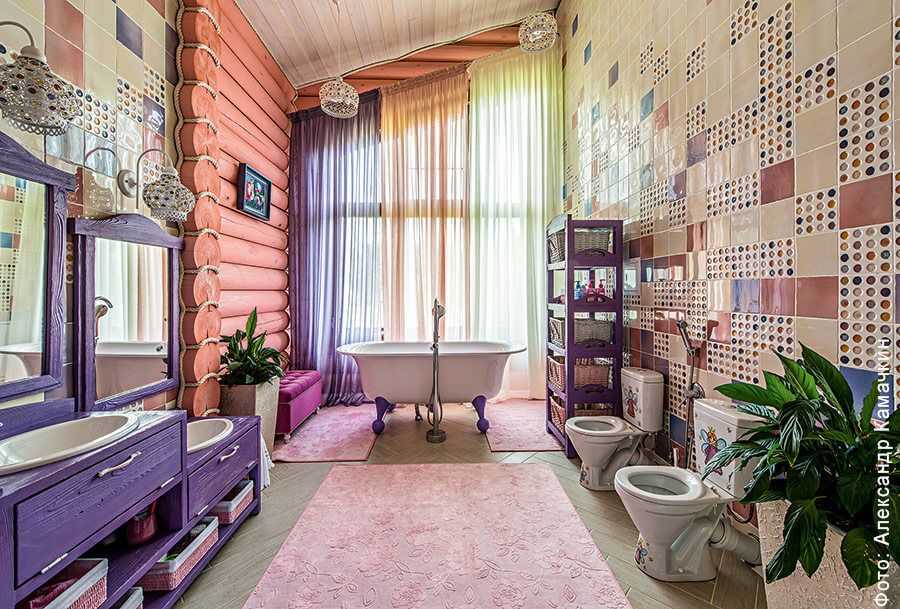

Яркая ванная в просторном доме, возведенном мастерами ПСГ «Вятский Дом» по проекту Надежды Сальни­ковой

Особенности

В наши дни благодаря развитию технологий и появлению эффективных, высококачественных материалов обустройство ванной в деревянных домах, кирпичных коттеджах и квартирах не имеет принципиальных различий. При этом отделка санузла, прокладка инженерных коммуникаций, подключение сантехники и электрооборудования не накладывают никаких ограничений на количество или степень сложности проводимых работ. Следует лишь учитывать особенности деревянной конструкции, а также свойства древесины.

Дизайн жилого объекта компании «ФОРЕСТ ЛАЙН» разработали Джузеппе Арноне и Полина Орел

Главная проблема, возникающая при обустройстве ванной комнаты в деревянном доме, — усадка сруба. Процесс этот особенно заметен в первые несколько лет после возведения здания. Помимо усадки неизбежно изменение линейных размеров древесины под влиянием сезонной разницы температуры и влажности внутри и снаружи дома. Но и позднее, когда здание станет эксплуатироваться в нормальном температурно-влажностном режиме, древесина все равно будет менять размеры — разбухать и усаживаться. Вот почему при проектировании и строительстве ванной комнаты обязательно нужно учитывать сам факт деформации деревянных конструкций и прогнозировать ее величину. В противном случае целостность отделочных материалов и функционального оборудования находится под серьезной угрозой, и при любом существенном перекосе санузел попросту выйдет из строя.

Слева: интерьер гостевого дома оформлен по проекту Анны Беляевской и Наталии Сморгонской из дизайн-студии «Арт-стиль». Справа: эффектная комбинация плитки и дерева в санузле фахверкового дома (Архбюро Романа Леонидова)

Ни для кого не секрет, что дерево в силу своего органического происхождения под­­­­­­­­вержено гниению, катализатором которого является влажность. Поэтому при обустройстве ванной в деревянном доме надо позаботиться о сохранности самого дерева и обеспечить деревянным элементам надежную гид­­роизоляцию. Современные средства обработки древесины позволяют защитить ее от разрушения, вызванного сыростью, плесенью и грибками. Кроме того, ванная комната непременно должна быть оснащена системой принудительной вентиляции, призванной отводить влажный воздух из помещения.

Ванная с теплыми полами из плитки «под дерево» — оригинальное решение автора проекта Оксаны Олейник

Размещение

Если обустройство ванной в деревянном доме осуществить с соблюдением всех норм и правил, то никаких проблем в процессе ее эксплуатации не возникнет, и она исправно прослужит не одному поколению жильцов. Все важные моменты необходимо продумать еще на этапе планировки дома. Для начала следует определиться с местом расположения данного помещения. Как показывает практика, удобнее всего размещать ванную комнату недалеко от кухни. В этом случае намного легче сконструировать и провести единую систему канализации и водопровода, нежели рассредоточить ее по всему периметру дома. Однако при желании и наличии необходимых средств ванную комнату можно обустроить и в других удобных для будущих жильцов местах. Только конфигурация труб будет при этом намного сложнее.

Слева: компактный санузел с современной душевой кабиной и изысканным декором в доме от ПСГ «Вятский Дом» (архитектурное решение — Елена Рыбалко). Слева: В одной из ванных дома, возведенного «Строитель­ной компанией ВСЛ» из конструкций фирмы «ТАМАК», исполь­зованы керамогранит и мрамор.

При проектировании ванных на втором и третьем этажах нужно рассчитать возможные нагрузки на перекрытие, ведь вес самой ванны может заметно варьироваться в зависимости от ее объема: у стандартных моделей он составляет 200 л, а у джакузи достигает 500 л и более. При необходимости перекрытие усиливают, например за счет уменьшения шага балок и увеличения площади их сечения.

Пол и потолок

Существует множество способов уст­ройства пола, наиболее подходящий выбирают, исходя из конкретных факторов: конструкции перекрытия, на­грузки на пол, требований по прочности основания для напольного покрытия, необходимости монтажа системы теплого пола и др. Но в любом случае пол в санузле следует гид­­роизо­ли­ровать, чтобы исключить протечки в нижерасположенные помещения и обезопасить от влаги деревянные части перекрытия и стен. С этой целью в «пироге» чернового пола предусматривают оклеечные, обмазочные и другие гидроизоляционные материалы. Их слой заводят на стены выше уровня чистового пола не менее чем на 15 см.

Простое и гармоничное интерьерное решение ванной комнаты в доме из рубленого бревна, созданном компанией «Золотое сечение» (автор — Арсентий Суханов, руководитель проекта — Михаил Прахов)

Кроме того, для защиты от воды в случае протечек пол санузла рекомендуют опустить на 2 см ниже, чем в остальных помещениях, и обязательно устроить сливной трап, для чего пол делают не горизонтальным, а с небольшим уклоном (1,5°). В углублении устанавливают сливную воронку для сбора попавшей на пол воды, соединенную с канализацией.

Авторы данного проекта — Светлана Беднякова, Анна Петрова и Лейла Никитина (компания «РОССА РАКЕННЕ СПб», эксклюзивный дистрибьютор HONKA)

В качестве напольного покрытия чаще всего используют керамическую или ке­­рамогранитную плитку и мозаику. Правда, под них требуется более прочное и надежное основание — с при­менением армированной цемент­но-песчаной стяжки. Впрочем, можно обойтись и без стяжки, если уложить на пол доски, а поверх — листы из гипсоволокна. Для чистового пола годятся также клеевая пробка, которую следует покрывать лаком, линолеум, влагостойкие породы древесины — тика, лиственницы, мербау (причем их обязательно нужно обрабатывать специальными комплексными составами, предотвращающими заражение грибком, гниение, защищающими от воздействия влаги и температурных перепадов).

Слева: отделка ванной выполнена в стиле американского кантри (дерево обработано составами фирмы Perma-Chink Systems, Inc.). Справа: стены и потолок санузла надежно защищены составами Lifeline от Perma-Chink Systems, Inc.

Особых сложностей с устройством потолков в санузлах обычно не возникает. Как правило, они представляют собой подвесные системы того или иного типа: натяжные, с каркасом, обшитым гипсоволоконными или гипсокартонными листами, вагонкой из лиственницы, пластиковыми панелями и пр. В такой потолок удобно монтировать точечные светильники, а также прятать вентиляционное оборудование. Важно лишь помнить, что подвесную конструкцию следует крепить либо только к верхнему перекрытию, либо только к стенам, чтобы избежать деформационных напряжений потолков в случае усадки здания.

Стены

Чтобы стиль ванной соответствовал о­­­с­тальным комнатам, в ее отделке должно превалировать дерево. Такой вариант предполагает шлифовку и обработку деревянных поверхностей с последующей пропиткой древесины влагостойкими лакокрасочными материалами.

Современные антисептические пропитки, содержащие фунгициды, эффективны против всех видов грибка. Особое внимание при обработке следует уделять местам, где нарушена естественная структура дерева: торцам, замкам, поперечным срезам. Именно там поглощение влаги происходит наиболее интенсивно.

Колоритная ванная в коттедже от ПСГ «Вятский Дом»

Можно рекомендовать для обработки деревянных стен в ванной специальные антисептики и текстурные покрытия, предназначенные для бань и саун. Хорошо подходят и так называемые цветные масла, состоящие из нескольких натуральных растительных масел и воска. Все покрытия на основе цветных масел долговечны, отлично отталкивают грязь и воду. Поэтому краска не растрескивается, и деревянная поверхность сохраняет свой первоначальный вид в течение многих лет.

Детская ванная напоминает игровую (компания «Золотое сечение»)

Стены в ванной можно оформить и традиционным способом — например, с помощью керамической плитки. Чтобы в результате осадки здания отделочный слой не повредился, его следует монтировать на основание, либо соединенное со стенами, ограждающими помещение, скользящими крепежными элементами (технология сколь-зящего каркаса), либо полностью независимое от стен. Технология скользящего каркаса бывает разных типов. Популярное решение — жестко зафиксированная на стене подконструкция из П-образных металлических профилей, имеющих вертикальные пазы. В них вставляют шурупы (с шайбами), удерживающие основание, к которому крепят отделочный материал. Шурупы затягивают не до конца, и тогда при осадке стены они будут двигаться вверх по пазу, благодаря чему отделочный слой останется на месте. Главное — между ограждающей стеной и основанием для отделки необходимо предусмотреть зазор для вентиляции деревянных конструкций во избежание конденсации на них водяного пара. В образовавшемся промежутке помещают разнообразные коммуникации. Между верхним краем отделочного слоя и перекрытием верхнего этажа также оставляют некоторый зазор, который, согласно расчетам, позволит конструкции потолка беспрепятственно осаживаться. В качестве основания для отделки применяют, как правило, влагостойкие гипсоволоконные плиты и листы, специальные плиты, состоящие из сердечника на цементной основе и армированные с обеих сторон стеклотканой сеткой, а также влагостойкие гипсокартонные листы.

В одной из ванных дома, возведенного «Строитель­ной компанией ВСЛ» из конструкций фирмы «ТАМАК», исполь­­зованы плитка и мозаика

Достоинство технологии скользящего каркаса в том, что фальшстена получается легкой и не требует увеличения прочности пола, на который она опирается. Такая технология подходит, в частности, для санузлов, расположенных на втором или третьем этаже здания с перекрытиями из деревянных балок. Но есть у нее и недостаток — вероятность перекоса подконструкции относительно крепежных элементов, обусловленного неравномерной осадкой стен помещения. Это может привести к деформациям в отделочном слое (особенно проблемные места — углы), из-за чего придется его демонтировать (частично или полностью) и создавать новый.

Особенность этого проекта Марии Бердниковой — обращение к восточным мотивам

Если фундаментом здания служит железобетонная плита, то в санузле, обустраиваемом на первом этаже, применяют технологию независимой стены: на расстоянии не менее 25 мм от деревянных стен возводят самонесущие стены из керамического кирпича толщиной в полкирпича. Они-то и служат осно­ванием для отделочного покрытия. Независимая кирпичная стена должна быть меньше по высоте, чем ограждающие деревянные конструкции. Разница высот зависит от предполагаемой усадки постройки. В до­­­ме из клееных конструкций она может быть небольшой, а в срубе из бревна естественной влажности — значительной.

Изюминка банной зоны в доме из оцилиндрованного бревна — круглая купель из влагостойкого дерева

Коммуникации и оборудование

Монтаж отопительного и сантехнического оборудования, размещаемого в ванной комнате, производят по принципу отделки стен — с помощью сколь­зящего каркаса. Наилучшим решением, исключающим разгерметизацию и смещение сантехнических приборов в процессе осадки дома, является использование подвесных (консольных) моделей, в частности — унитазов и биде. Для этого обычно применяют готовые инсталляционные модули, которые фиксируют на перекрытии. Унитаз или биде прикручивают к модулям с помощью болтов с пластиковыми втулками, а  чтобы придать конструкции эстетичный вид, снаружи ее обшивают гипсокартоном. Можно смастерить и самодельные опорные конструкции из стального швеллера или уголка, сваренного в виде буквы «П» или «L». Их крепят к сте­не с некоторым люф­­­­­том, позволяющим им свободно пе­­­ремещаться вдоль нее.

Контрастная колористика и сочетание плитки, дерева и стекла позволяют гармонизировать пространство ванной (строительство дома — «РОССА РАКЕННЕ СПб», авторы проекта — Ирина Заварина, Кирилл Гусев)

Для установки радиаторов используют те же профили, что и при монтаже гипсокартонной обшивки, только короткие. Что касается разводки труб, ее основную часть стараются уложить внутри перекрытия, не подверженного усадке. Другую часть прячут за фальш­стенами. Те же из них, которые могут пострадать из-за деформации стен, делают гибкими.

Ванная комната с туалетом на даче

Ванная комната в деревянном доме

Ванная комната в частном доме

Ванная комната на даче

Маленькая ванная комната на даче

Узкая ванная комната

Бушевая вслеревянном доме

Ванная в деревянном доме

Санузел в дачном доме

Санузел на даче в доме

Санузел 3м2 планировка с душевой

Душевая кабина в деревянном доме

Санузел в деревянном доме

Дачный туалет домиком

Душевая в деревянном доме

Интерьер маленького домика

Туалетная комната в деревянном доме

Отделка туалета в доме

Отделка санузла на даче

Тини Хаус 6х2.3

Туалет на мансарде

Ванная комната в мансарде

Ванная отдельностоящая в маленькой ванной

Ваееая в деревянном доме

Моечная в бане на даче

Ванная в деревенском стиле

Ванная под лестницей

Туалетная комната в доме

Баня с помывочной 6х6 комнатой

Ванна 4м2 экостиль

Туалет под лестницей на даче

Маленькая ванная планировка

Баня бруса 2х3 внутри

Компактная душевая с туалетом

Минимальный размер санузла с душем

Планировка санузла 2кв и с душем

Санузел 6м2 планировка с душевой

Проект мини сауны

Планировка санузла 1,5 на3,5 с душевой кабиной

Ванная комната с душем и туалетом

Туалет с душем в квартире

Санузел на даче в деревянном доме

Санузел под лестницей

Туалетная комната на даче

Душевая и туалет в деревянном доме

Отделка ванной комнаты вагонкой

Дачный домик с санузлом

Душевые кабины для бани

Ванная комната в деревенском доме

Ванная в частном доме

Котельная и санузел в частном доме

Котельная с унитазом

Душевая маленького дачного домика

Хозблок с туалетом и душем для дачи чертежи

Интерьер ванной в загородном доме

Ванная комната на мансардном этаже без окон

Туалетная комната в коттедже

Санузел 1м /1.2м

Тини Хаус 6 на 6

Проект каркасной бани 5х4

Мебель для ванной в дачном доме

Планировка ванной комнаты 6м2

Ванная комната ев даче

Отделка ванной на мансарде

Как сделать санузел в деревянном доме максимально удобным? Какие материалы и технологии подходят для работы
в деревянном доме? Что учесть в отделке, оформлении?

Санузел — одно из немногих помещений, в которых требуется дополнительная отделка в домах из клееного бруса. Оформление обычно дорогое, сложное.
Мы собрали несколько советов архитекторов и дизайнеров GOOD WOOD, чтобы ваша ванная в загородном доме не превратилась в источник проблем.

Обустройство санузла в деревянном доме

Стандартное расположение для частного дома — по одному туалету с душевой кабиной (ванной) на этаж.
Но в GOOD WOOD есть проекты с полным обособлением личного пространства — отдельными санузлами для каждой спальни,
включая гостевые комнаты. Такая планировка сложнее монтажа единого стояка, требует прокладки дополнительных инженерных систем, обходится гораздо дороже.

Перед началом проектирования важно определить, сколько нужно туалетов и ванных в загородном доме, где они будут располагаться.
После этого архитектор составит план, инженер рассчитает прокладку трубопроводов, нагрузку на перекрытия, технологию обработки стен и прочие параметры конструкции.

Начните с проекта и дизайна санузла в доме

Откладывать проектирование санузла нельзя — в готовом помещении можно изменить декоративное оформление,
но конструкция определяется заранее. Это одно из отличий внутренней отделки деревянного дома — после сборки стен прокладка скрытых коммуникаций практически невозможна.

В проект входит:

В результате еще до начала строительства понятно, где будут располагаться туалеты, ванные комнаты, в каких точках выводить трубопроводы, кабель,
требуется ли усиление несущей конструкции. Чем подробнее выполнен проект, тем меньше сложностей с реализацией, неожиданных проблем, дополнительных затрат.

Вариант финишной отделки пола в доме из бруса

В GOOD WOOD каждый проект отделки ванной комнаты в деревянном доме проходит несколько этапов согласования — обсуждаем расположение,
выбираем сантехнику, рисуем эскизы, рассматриваем примеры на фото, проводим экскурсии по готовым домам. Важно выяснить, что именно хочет получить владелец

Перенесите джакузи на первый этаж или укажите точное место на втором

Крупная сантехника создает серьезную нагрузку на перекрытия, поэтому желательно устанавливать гидромассажные ванны и бассейны внизу.
Стандартная ванна-джакузи 150 на 150 см кроме собственного веса (с оборудованием достигает 100 кг и более) рассчитана на объем до 400 л (зависит от формы).
Нагрузка на перекрытие получается около 500 кг. Вес распределяется по площади всего 2,25 м2.

Душевые кабины без поддона не создают нагрузку на перекрытие, но требуют тщательной гидроизоляции

Гидромассажные ванны лучше устанавливать на первом этаже, а рядом со спальней на мансарде внести в план легкую душевую кабину. Хотя это не обязательно:
чтобы избежать деформации и перекоса перекрытия, нужно заранее узнать, где будет установлена ванна, и усилить в этой точке несущую конструкцию.
Точно так же следует поступить при установке сантехники с инсталляциями — металлический каркас требует усиления опоры.

Подумайте о сауне заранее

Пример исполнения бани из клееного бруса

Рядом с санузлом часто располагается парилка, хаммам или сауна. Помещения с высокой влажностью объединяют в систему,
одновременно выполняют защиту дерева, прокладывают инженерные сети. Хотите собственную миниатюрную SPА? Внесите ее в план рядом с ванной или душевой для простоты реализации.

Не забудьте о вентиляции

Вентиляция — обязательная часть конструкции помещения с повышенной влажностью,
особенно в комнатах с деревянными стенами. Без качественного воздухообмена появляется плесень, древесина деформируется, трескается.

Санузел в деревянном доме: фото планировки с мансардным окном

Окно помогает в проветривании, служит как дополнительный источник света и украшение комнаты.

Закажите гидроизоляцию пола в санузле деревянного дома

Пол под ванной в загородном доме обязательно покрывается слоем гидроизоляции. Технологии используются разные — от обмазочных до рулонных материалов.
На герметичное основание можно монтировать дощатый настил, керамическую плитку, стяжку, теплый пол.

Главная цель гидроизоляции пола — защитить перекрытие от протечек. Влага внутри приводит к порче древесины,
снижению прочности. В критических ситуациях происходит полное разрушение с последующей заменой части несущей конструкции.

Варианты отделки дома из клееного бруса

В помещениях с повышенной влажностью дерево нужно защитить от воздействия воды. Материал обрабатывается антисептиком,
затем на поверхность наносится укрывной водонепроницаемый лак. Финальное оформление зависит от выбранного дизайна:

100 % стены оформлено керамической плиткой

Декоративная отделка стен в туалете в деревянном доме украшает помещение и одновременно защищает деревянные конструкции..
Обрешетка и вентиляционные каналы обеспечивают проход воздуха между плиткой или панелями и стеной, выводят влагу.

Помните о сложностях с уклоном на втором этаже

Душевые без поддона с трапом и уклоном пола на втором этаже деревянного дома делают редко из-за особенностей усадки.
Для комфортного использования без луж требуется создать уклон пола в районе 0,01-0,02.
Во время усадки положение перекрытия постоянно меняется и выдержать нужные уклоны невозможно. Душевую без поддона лучше делать на первом этаже.

Установите смеситель с термостатом

Устройство автоматически поддерживает выбранную температуру независимо от напора горячей и холодной воды.
Такой смеситель пригодится в городской квартире, но в загородном доме еще заметнее повышает комфорт:
теплая вода без перепадов в условиях нестабильного давления — очень приятная функция.
А контрастный душ лучше выполнить с полноценными настройками температуры и напора струй.

Внесите в проект теплый пол

Дополнительный обогрев используется не только при монтаже покрытия из плитки — по теплым доскам тоже ходить очень приятно.

Добавьте в комплект оборудования систему защиты от протечек

Аппаратура автоматически срабатывает при появлении воды на полу. Датчики связаны с электроприводом шарового крана,
который полностью перекрывает водопровод. Система работает постоянно, обычно подключается к резервному источнику питания,
чтобы выполнить задачу даже при отключенной электроэнергии.

В квартирах такой аппарат помогает не залить соседей. В частных домах сохраняет деревянные перекрытия от разрушения.

Как правильно сделать душевую и туалет в деревянном доме?

Лучший вариант — заказать полноценный дизайн-проект с расчетом конструкций, спецификацией, подбором оборудования, сантехники.
Такой документ — почти готовая пошаговая инструкция для строителей и сантехников.
По проекту можно скорректировать несущую конструкцию, изменить расположение скрытых инженерных систем, правильно выполнить монтаж оборудования.

В GOOD WOOD есть отдельная услуга дизайна дома из клееного бруса.
Профессиональные дизайнеры в точности выполняют пожелания заказчика, визуализируют в программах, рисуют эскизы,
показывают примеры исполнения ванных комнат в деревянном доме, альбомы отделочных материалов.
После финального согласования дизайн-проект передается строительным бригадам и в точности реализуется в готовом доме.
