Дизайн комнаты Техническими условиями лампочки и розетки на балконах и лоджиях не предусмотрены. Это понятно – слишком опасна электропроводка на объекте, где гуляет ветер, дождь, снег. Но большинство из нас застекляет балконы, превращая их в дополнительные полноценные комнаты. А вот в них освещение и розетка не помешают. В этой статье мы самостоятельно проведем электромонтаж на балконе, составим пошаговую инструкцию необходимых действий.
Подготовка к работе
Проложить проводку на балконе своими руками несложно – с этим справится любой умеющий держать в руках инструменты и обладающий базовыми знаниями электрики. Начнем с выбора материалов и разработки схемы.
Схема проводки
Составляем схему исходя из количества необходимых светильников и розеток. Поскольку балконы чаще всего небольшой площади, одной лампочки и одной розетки достаточно. Если балкон просторный, стоит добавить еще одну лампочку. Розетку оставим одну. В крайнем случае установим двойную или тройную. Составляем монтажную схему на бумаге.

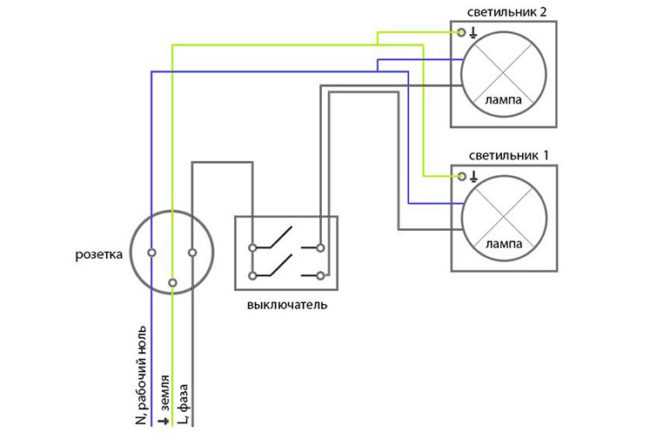

Монтажная схема электрики на балконе
Как видно из схемы, роль распределительной коробки играет подрозетник. Это допустимо, поскольку потребителей немного и они маломощные. Если розеток больше, то распределительную коробку лучше поставить.
Стоит проложить отдельный кабель на розетки и отдельный – на освещение. Так вы обеспечите правильную защиту от перегрузки и КЗ.
Розетки и освещение на разных линиях
Выбираем кабель
Если у нас обычные лампочки (накаливания, светодиодные – неважно) и мы не собираемся устанавливать киловаттные прожекторы, то для освещения выбираем провод сечением 1,5 мм. Этого достаточно. Для розеток и ввода возьмем кабель потолще – 2,5 мм. Он легко выдержит нагрузку 2-3 кВт. Если общая мощность электроприборов больше, то стоит увеличить сечение до 4 мм. Если у вас розетки и лампочки на одной линии, то прокладываем всё кабелем на 2,5 мм².
Медный или алюминиевый? Особой разницы нет, важно лишь, чтобы вся проводка была из одного материала. Но если мы решили использовать алюминий, то силовой провод (ввод и розетки) лучше взять сечением 4 мм. На освещение достаточно 2,5 мм алюминия. При этом кабели с алюминиевыми жилами разрешается использовать только из сплавов 8176 и 8030 (СП 256.1325800.2016 п. 15.3).
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
Если мы собираемся делать ввод на балкон от ближайшей комнатной розетки, то стоит использовать кабель с жилами из того же материала, что и проводка в квартире. Это избавит нас от необходимости соединения разнородных металлов в комнатной розетке, что нежелательно.
Что касается марки кабеля, то для открытой проводки отлично подойдет ВВГнг-ls или его европейский аналог NYM. Если у вас есть заземление (PE-проводник), то берем трехжильный, если нет, то хватит двухжильного.
Кабель ВВГ – идеальный вариант для проводки на балконе
Фурнитура и дополнительные расходники
Теперь выбираем выключатели, розетки, светильники и распредкоробку (если она будет). На благоустроенном балконе можно установить обычные бытовые приборы. Если там может быть влажно, сыро и большие перепады температуры, то стоит взять специальные влагозащищенные устройства. Это касается и распредкоробки, и светильников.
Светильник имеет степень защиты от окружающей среды IP54 и отлично подойдет для балкона
Если по балкону «гуляют» дождь и снег, то на нем устанавливаются только герметичные уличные светильники, а розетки и выключатели (конечно, влагозащищенные) надежно защищаются от прямого попадания брызг.
Кроме выключателя, розеток и светильников в зависимости от выбранного вами метода монтажа понадобятся дополнительные материалы – кабель-каналы, гофрированные рукава, электротехнический плинтус, дюбели, шурупы.
В продаже есть кабель-каналы практически любого цвета и формы
Если мы будем устанавливать распредкоробку, понадобятся соединительные колодки. Выбирая их, внимательно смотрим, на какой ток они рассчитаны. Для линии розеток нам понадобятся соединители, выдерживающие ток не менее 20 А. Для освещения параметр некритичен – ток там невелик.
Соединительная колодка Wago
Пару слов о гофре. Если балкон отапливаемый, то подойдет серая, если нет или вообще не застеклен, то лучше использовать гофру черного цвета. Она предназначена для наружной прокладки. Если позволяют средства, то идеально купить металлорукав.
Самый пожаробезопасный вариант – металлорукав
Выбираем УЗО и автомат
Если мы подключаем балконную проводку к комнатной розетке или распределительной коробке, то ни автоматический выключатель (АВ), ни устройство защитного отключения (УЗО) выбирать не придется – все необходимое уже установлено в нашем квартирном электрощите. Если мы собираемся питать мощную нагрузку и ведем проводку от электрощита, нужно установить автомат. Подбираем подходящий по току нагрузки, руководствуясь нижеприведенной табличкой.
Таблица зависимости номинального тока автоматического выключателя от мощности нагрузки
К примеру, если мы не собираемся подключать электроприборы суммарной мощностью более 2 кВт, то подойдет 10-амперный автомат. Учтите, что обычные розетки рассчитаны на ток 16А, соответственно, автомат с большим номиналом использовать нельзя. Что касается время-токовой характеристики, то выбираем тип С (на маркировке буква перед цифрами, указывающими номинальный ток).
Этот АВ сработает, если ток через него превысит 16 А
Теперь по поводу УЗО, или, как он правильно называется, автоматического выключателя, управляемого дифференциальным током (ВДТ). Для защиты человека от поражения электрическим током используются ВДТ, срабатывающие от тока утечки не более 30 мА. Менее чувствительные приборы предназначены только для защиты от пожара. Вот и весь выбор. Если не хотим, чтобы нас убило током, ставим ВДТ на 30 мА. Прибор с меньшими значениями выбирать не стоит – на балконе он будет срабатывать от малейшего чиха.
Автоматический выключатель, управляемый дифференциальным током на 30 мА
Вместо автоматического выключателя и устройства дифференциального тока можно поставить один прибор – автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока (АВДТ). Это позволит сэкономить как финансы, так и место в щите.
АВДТ – автоматический выключатель и УЗО в одном корпусе
Как вывести провод на балкон
Прежде чем заняться разводкой на балконе, необходимо иметь напряжение в этом помещении. Провод выводится тремя способами:
Первый вариант предпочтительнее, но понадобится перфоратор и полуметровое сверло.
Второй и третий вариант проще, но это выглядит не так эстетично и не настолько безопасно, как сквозь кирпичную стену.
Вывод провода через луток двери
Прокладывать отдельную линию от щита или подключиться к ближайшей розетке
Тут все зависит от того, какую нагрузку вы планируете подключать на балконе и какая подключается к розетке в комнате. Если хотите использовать балконные розетки по полной, то лучше подключиться к щитку или распредкоробке. В противном случае, включив дополнительную нагрузку в розетку, от которой сделан отвод на балкон, вы перегрузите проводку, ее питающую.
Подключение балконной проводки к розетке в комнате
Важно! Если суммарная мощность подключаемых на балконе приборов более 3 кВт, то стоит подключиться отдельной линией к квартирному щиту через отдельные устройства защиты.
Скрытая проводка
Скрытая проводка эстетичнее, но она делается только на стадии капитального ремонта. В противном случае ее прокладка превратится в капитальный ремонт. Процесс прокладки скрытого кабеля на балконе не отличается от прокладки в комнате. Размечаем точки установки монтажных и распределительных коробок. Вырезаем места под них колонковым буром. Размечаем местоположение штроб. Они должны располагаться вертикально и горизонтально под прямым углом.
Подготовка мест под монтаж распределительных и установочных коробок
Штроборезом прорезаем штробы угловой шлифовальной машинкой с алмазным кругом.
Работа со штроборезом
Монтируем установочные коробки, прокладываем кабель в штробы, выводим в эти коробки и закрепляем любым удобным способом, чтобы он не вываливался из штробы. Осталось заштукатурить штробу, установить выключатели, розетки, светильники и собрать схему, которую мы приводили выше.
Заштукатуренная в штробу проводка
Если проводка будет располагаться под фальшстенами, к примеру, под гипсокартонной обшивкой, то метод прокладки не отличается от прокладки открытой проводки. В этом случае лучше пропустить кабель в металлорукав.
Открытая проводка
Размечаем места установки распределительных коробок, розеток, выключателей как в случае скрытой проводки. Устанавливаем их на размеченное место. Если используем гофру, то дополнительно применяем специальные скобы. Если будем укладывать кабель в кабель-канал, то крепим этот канал при помощи саморезов и дюбелей к стенам.
Пропускаем кабель в гофру (укладываем в кабель-канал) и вместе с ней заводим в розетку, выключатель, распредкоробку и светильник. Осталось собрать схему. Для соединения проводов пользуемся специальными клеммными колодками.
Смонтированная распределительная коробка (вариант с гофротрубой)
Как обеспечить безопасность
Чтобы проводка, сделанная на балконе своими руками, была безопасной и прослужила долгие годы, необходимо соблюдать следующее:
Мы выяснили, как провести свет на балкон своими силами. Ничего сложного, просто прокладывая проводку, соблюдайте технику безопасности при работе с напряжением и электроинструментом. В противном случае проводка может вам не понадобиться.
Как работает вакуумный выключатель
Как правильно сделать проводку в гараже
Вы собираетесь превратить балкон в уютное место отдыха или другое полезное пространство, тогда неизбежно придется позаботиться об освещении в новой комнате и обеспечить работу самых разных электронных устройств. Казалось бы, чего же проще, можно протянуть удлинитель, подключив его через розетку в смежной комнате. Просто, но насколько удобно?
Какие вопросы нужно осветить до того, как провести электричество на балкон
Прежде чем начать проведение электричества и установку электроприборов на балконе, необходимо определиться с рядом вопросов:
Все эти вопросы требуют тщательного изучения.
Виды кабеля
Провода изготавливают из алюминия и меди. Каждый вариант имеет свои плюсы и минусы. Плотность тока в медных жилах в полтора раза больше, чем в алюминиевых. Более того, медный провод более долговечный и надежный в эксплуатации. Алюминиевый – более пластичный его чаще замыкает. Тем не менее если проводка имеет большое количество изгибов, лучше использовать алюминиевые.
Жила может иметь вид одиночного проводника либо совокупности более тонких, имеющих общую изоляцию. В последнем случае указывается суммарная площадь проводников. Выбор сечения жил зависит от величины предполагаемой нагрузки. Самый простой вариант выбора площади сечения кабеля, если рассчитано значение максимального тока – использование таблиц.
Эти материалы имеют разную проводимость, поэтому если их соединять напрямую, то из-за постоянного искрения цепь может замкнуть. Их рекомендуется стыковать через стальные зажимы или болты с шайбой-прокладкой из стали.
До того как провести электричество на балкон, нужно уже распланировать места будущего расположения точек, а также какие бытовые приборы планируется использовать. Это поможет правильно рассчитать сечение кабеля, соответствующего совокупной мощности всех электроприборов на балконе. Это особенно важно при последующем монтаже мощных электроприборов, скажем, кондиционера.
Варианты проводки кабеля
Прежде чем провести электричество на балкон, нужно подготовить маршрут, по которому будет укладываться нужный провод. Есть несколько вариантов решения этой задачи.
В зависимости от расчетной мощности напряжения источником запитки может служить розетка или основной электрощиток.
Маршрут провода при скрытой прокладке желательно зарисовать, чтобы при дальнейших ремонтных или других работах случайно не повредить его.
Вы сразу оцените преимущества этого способа, когда появится необходимость в дополнительном ответвлении имеющейся линии, к примеру, установки дополнительной розетки или осветительного прибора. Недостатком же можно считать тот факт, что короб кабель-канала остается на виду и может не подойти под дизайн помещения. В этом случае рекомендуется спрятать короб под будущую отделку балкона.
И в том, и другом способе в смежной стене нужно пробурить сквозное отверстие. Для этой операции используют перфоратор либо бур, что предпочтительнее. Будет проще, если начать сверление при помощи бура с возможным наименьшим диаметром. Затем, заменив его на бур большего диаметра, полученное отверстие постепенно рассверливают и начинают его углублять. При этом ориентируются на такой размер отверстия, чтобы через него могла пройти гофрированная труба.
Меры безопасности при проведении света на балкон
Не начинайте монтаж, даже если электричество отключено, пока не удостоверитесь, что напряжение в цепи отсутствует. Для этого можно использовать индикатор либо тестер.
Как провести розетку на балкон
Штепсели бывают двух типов:
Процесс установки довольно простой, однако такой тип расположения в не всегда удобен в быту.
Мастера советуют вместо одинарного штепсельного разъема установить сразу целый блок. В будущем этот вариант окажется очень полезным, тем более что это не особо усложняет процесс монтажа.
Установка и подключение внутреннего штепселя
https://youtube.com/watch?v=TTSJ0rwvlPQ
В качестве примера рассмотрим самый распространенный вариант проведения света на балкон.
Важно при сверлении алмазной коронкой использовать дрель (перфоратор) в правильном режиме. Нужно выбрать сверление, а не комбинированный режим с долблением.
Здесь важно учесть, что подрозетник уместнее утопить глубже, нежели он будет торчать даже на миллиметр. Дело в том, что только тогда розетка после установки плотно примкнет к стене. Нужно обратить внимание также на расположение на стене мест крепления штепселя под саморезы: они должны расположиться на одной линии либо по горизонтали, либо по вертикали.
Напомним, что соединение проводов, имеющих разное сечение, или изготовленных из различных материалов проводят через клеммы.
Несколько советов от мастеров-электриков
Работать приходится с электричество, поэтому нужно в первую очередь строго придерживаться правил и норм безопасности. Также необходимо сначала продумать проект, чтобы точно знать, где будут располагаться провода, розетки и приборы. Но обо всем по порядку.
Основные задачи, которые надо выполнить в ходе подготовки к работе:
Обычно эти подготовительные работы проводятся еще на стадии ремонта. Дело в том, что если выбирают закрытую проводку, то кабель укладывают под отделочные материалы. Соответственно, процедуру проведения света на балкон разделяют на этапы – до и после завершения отделочных работ.
На стадии подготовки определяют, откуда именно будет проводиться кабель. Обычно обходятся выводом из розетки, но в некоторых случаях нужно устанавливать автомат. Его тип и характеристики тоже необходимо определять заранее, еще на стадии подготовки. Некоторые используют проводку от щитка, который располагается рядом с дверью в подъезде. Но такой подход считают крайне неудобным. Здесь наблюдается повышенный расход кабеля, лишняя дополнительная работа. Лучше воспользоваться двумя представленными способами, а выбор делать в соответствии с суммарной мощностью.
Когда составляется схема проводки, необходимо обратить внимание на следующие моменты:
Если используют внутреннюю закрытую схему проводки, то рекомендуется составлять чертеж местоположения кабеля. Так его можно будет быстро найти, если потребуется починка.
Есть ряд дополнительных рекомендаций, которых желательно, но не обязательно придерживаться. К примеру, если жильцы хотят установить бра, то лучше использовать для этого пространство вокруг внутреннего оконного проема. Можно поставить сверху, либо сбоку, если требуется опустить источник света, например, к столу, где планируется заниматься рукоделием, читать или работать. Такое местоположение обеспечивает лучшие условия эксплуатации для электрических приборов.
Если для проводки все-таки требуется установка распределительной коробки, то она должна располагаться в другой комнате. Так основные кабельные соединения не будут подвергаться негативному воздействию извне. Часто на балконах местами наблюдаются протекания во время дождя или иные негативные воздействия. Чтобы защититься от них, коробку ставят, например, над балконной дверью с внутренней стороны.
Соединения проводов и кабелей между собой лучше выполнять посредством клемм или пайкой. Не стоит пользоваться скручиванием. Надо помнить об аварийности балконного помещения, и руководствоваться только самыми надежными соединениями.
Чтобы правильно выбрать кабель, необходимо придерживать пары нескольких рекомендаций:
Светильники и розетки
Когда составляется список покупок, необходимо учитывать и расходные материалы, а также фурнитуру. В данном случае это:
Не стоит забывать про герметичные покрытия, если балкон не закрывается. Дело в том, что осадки или просто перепады уровня влажности приведут к тому, что лампы в светильниках повреждаются. Они лопаются, и в некоторых случаях могут повредить не только светильник, но и часть проводки. А ее ремонт обойдется дорого, равно как является затратным по времени, особенно когда кабель находится под отделкой.
Если на балконе не планируется использовать сложные осветительные приборы или подключать мощное электрическое оборудование, тогда использовать УЗО или другие автоматические выключатели не потребуется. Все эти устройства уже монтируются в щит. Поэтому дополнительные действия выполнять не придется.
В случае если нагрузка будет сравнительно высокой, тогда устанавливать автомат потребуется в обязательном порядке. Это продиктовано правилами безопасности, без рассматриваемого прибора велика вероятность замыкания, разрыва сети из-за перегрузки, как следствие – возгорание. Причем это может произойти тогда, когда жильцов не будет в квартире.
Автоматы устанавливаются, если предполагаемая суммарная нагрузка составляет всего 2 кВт. Будет достаточно 10-амперного аппарата. Если немного увеличивается суммарная нагрузка, тогда 10-амперного аппарата будет недостаточно.
Что касается УЗО, то это устройство устанавливается, если суммарная нагрузка будет достаточно высокой. Без такого оборудования не обойтись, например, если планируется перенести кухню на территорию балкона. В этом случае надо придерживаться советов:
Чтобы не переживать об отключении электричества, либо о перепадах напряжения, безопасности жильцов, рекомендуется пользоваться автоматическим выключателем дифференциального тока — Дифавтомат. Оно обойдется дороже, но является полностью автоматическим, с приемлемой чувствительностью и т.д. Но многие пользователи отказываются от рассматриваемого прибора по причине его высокой стоимости.
Рекомендуется отказаться от покупки автоматов, которые уже использовались. Лучше покупать исключительно новые приборы, поскольку от них напрямую зависит безопасность жильцов. Еще следует отдавать предпочтение проверенным производителям.
Когда дело доходит непосредственно до работы, необходимо принять решение, как правильно будет выводиться провод. Как правило, решение принимается на основе схемы. Можно использовать 3 способа:
Если используют два последних варианта, то рекомендуется создать дополнительную защиту. Например, обмотать провод изолентой или скотчем, чтобы защитить его от дополнительного трения.
Как сообщалось ранее, выбор линии или подключения к розетке должен основываться на потенциальной нагрузке. Необходимо подсчитать, какие приборы будут устанавливаться внутри балкона, и насколько велика вероятность того, что все они станут запускаться одновременно.
Например, если на балкон переносится кухня, тогда одновременно может работать очень много приборов. Есть бытовая техника, которая включена на постоянной основе, например, холодильник, в некоторых случаях – отдельная морозильная камера. Многие также предпочитают держать свет всегда включенным на кухне. В этом случае надо обязательно вести отдельную линию от щита.
Если же не планируется переносить кухню, и на балконе будет всего пара светильников, а также розетка, например, чтобы включать заряжаться телефон, либо подключать ноутбук, то вполне можно подключиться к ближайшей розетке. В этом случае суммарная нагрузка будет минимальной, даже когда все электрические элементы используются одновременно. И одна розетка вполне справится с напряжением.
Внимание: когда в планах использование теплого пола, то можно действовать двумя способами. В первом случае теплый пол будет включаться в розетку внутри балкона, и предварительно обязательно устанавливается УЗО. Во втором случае УЗО не ставят, но используют розетку внутри квартиры, чтобы подключать теплый пол.
Какую лучше использовать проводку – скрытую или открытую? – этот вопрос должен решаться еще на стадии составления схемы. Любой из предложенных вариантов имеет свои сильные и слабые стороны.
К скрытой проводке относятся такие типы установки кабеля, при которых он располагается под отделочными или другими материалами. Можно воспользоваться штробами для этого. Но сейчас предлагаются более совершенные и удобные материалы, например, гофрированные трубы. Они отлично справляются с поставленными задачами, равно как не требуют от работника каких-либо знаний или специального инструмента. Если все-таки отдается предпочтение традиционному варианту, то потребуется перфоратор. Посредством него в стене будут пробиваться вертикальные и горизонтальные выемки. И в них впоследствии «складывается» кабель.
Профильная конструкция собирается на полу. После этого она устанавливается в стену. Далее через нее пропускается кабель, выводится на внешние приборы или фурнитуру (например, розетки или выключатели). Затем – устанавливается отделка или гипсокартон перед итоговыми отделочными работами. А заканчивают работать с фурнитурой и приборами (подключают их) уже после того, как вся отделка закончена.
Если есть возможность, то лучше воспользоваться именно этим способом проведения кабеля. Он намного безопаснее в ходе эксплуатации. Но есть и минусы. Например, ремонтировать такую проводку будет сложнее, поскольку потребуется снимать отделочные листы, чтобы добраться до поврежденного кабеля. Также процедура проводки занимает намного больше времени, а если обращаться к специалистам – она обойдется дороже.
Раньше использовали специальные крученые провода, чтобы создать открытую проводку. Но на данный момент производителями предлагается множество других способов, которые считаются более удобными.
Открытая проводка отличается от предыдущего варианта тем, что большая ее часть располагается снаружи. Соответственно, можно решить уже после выполнения работ, где будут располагаться розетки, фурнитура и т.д. Также в любой момент можно будет добавить парочку розеток и осветительных приборов, если представленных недостаточно для комфортного пребывания в помещении.
Чтобы провести открытую проводку, надо купить отдельные коробы. Они используются для укладки кабелей. Можно найти коробы любого цвета или текстуры, чтобы после их установки дизайнерская концепция помещения сохранялась.
Удобство использования данного метода в том, что не нужно вскрывать стены или убирать отделочные панели в случае, если придется ремонтировать проводку. Также сам процесс установки проходит намного быстрее (или дешевле, если нанимать для этого специалистов).
Когда выполняется та или иная работа на балконе, не стоит забывать, что данное помещение относится к типу с повышенной аварийностью. Поэтому любое действие обязательно сопровождается соблюдением правил безопасности. В данном случае это:
Несмотря на то, что все инструкции при работе с проводкой кажутся простыми и относительно безопасными, все равно не рекомендуется выполнять их своими силами. Работу с электричеством лучше доверять профессионалам, которые точно знают, как нужно правильно действовать.
Во время благоустройства небольшого «приквартирного» помещения часто возникает вопрос: как сделать свет на балконе? Ведь изначально, при строительстве дома на нём нет ни розеток, ни выключателей, ни элементарного освещения.
Выход из положения довольно простой. Для этого понадобится перфоратор, бур, диаметром не более 10 мм, несколько метров провода, розетка или выключатель с патроном под лампочку, отвёртка и изолента.
Техника безопасности
Прежде чем приниматься за выполнение работ, следует знать, что электрика и всё что с ней связано – штука достаточно серьёзная. Тем более застеклённая лоджия является помещением, относящимся к пожароопасному классу. Возможность возникновения пожара на ней достаточно высокая, тем более, если остекление деревянное и присутствует много возгораемых декоративных элементов отделки.
В данном случае, для того чтобы провести электричество, потребуется выполнить все работы с соблюдением требований противопожарной безопасности. Основными можно назвать правильный выбор сечения электрического кабеля, используемого для проводки, а также способ его укладки.
Кроме этого, необходимо приступать к работе только после полного отключения электроэнергии в квартире. Дополнительно, если щиток находится в подъезде, рекомендуется повесить предупреждающую табличку с надписью «Не включать, работают люди» или что-то в этом роде.
Отключив подачу электроэнергии, следует убедиться в том, что на проводе не осталось постороннего напряжения, что является частой ситуацией в старых домах, где проводку прокладывали по иным технологиям. Проверить есть ли в сети электричество можно с помощью обычного отвёрточного индикатора. Пользоваться им очень просто.
Достаточно поднести его к оголённому концу провода, нажав при этом на небольшую кнопочку на рукоятке. Если индикатор светится, то ток есть, в противном случае – электричество на проверяемом проводе отсутствует.
Покупка провода и расходных материалов
Отвертка с индикатором
Для монтирования электропроводки на балконе нужно использовать только кабель с медными жилами и соответствующим сечением.
В зависимости от того, какую схему цепи требуется создать, и от способа прокладки провода могут понадобиться следующие расходные материалы:
Распределительная коробка, выключатель и розетка приобретаются в зависимости от выбранного способа монтажа.
Некоторые нюансы
Задумываясь над вопросом, как провести розетку на балкон, можно заодно озаботиться установлением в это помещение осветительного прибора.
Конечно, если вы не хотите всё время пользоваться переноской для освещения помещения. Для этой цели можно использовать практически любой из предложенных на сегодняшний момент вариантов:
Оптимальным местом для установки элементов освещения является потолок. Преимущество такого монтажа будет заключаться в том, что проводов для этого понадобится не так много, как для прокладки по стенам.
Кроме этого, свет, распыляемый сверху, намного практичней и удобней для глаз и обычного восприятия, нежели боковой.
Монтируя источники освещения на балконе своими руками, следует учитывать ещё один немаловажный факт. При использовании светильников мощностью 12 V потребуется дополнительное место для установки понижающего трансформатора.
Выбор таких устройств выгодно отличается от аналогов тем, что гарантирует низкое потребление электроэнергии при хорошем КПД. Кроме этого, маломощные лампы дают высокую пожарную безопасность.
Осуществляя отделку неутепленного балкона, следует учитывать, что он относится к помещениям с повышенной влажностью. Поэтому розетки и выключатели желательно приобретать с высокой степенью защиты от влаги.
Выбор точки подключения
Планируя разместить здесь личный рабочий кабинет с компьютером, детскую комнату с игровой приставкой или парилку с электрической печью, следует задуматься о более серьёзной проводке.
Если с первыми двумя местами возможного подключения всё предельно ясно, то выбор последнего варианта можно объяснить следующим образом.
Для электроснабжения большого количества приборов потребуется большее напряжение.
В нашем случае, целесообразнее всего подсоединиться к отдельному рубильнику или автомату, который будет специализироваться исключительно на электроприборах исследуемого помещения.
Запитавшись, таким образом, можно освободить старую комнатную проводку от излишней нагрузки, которая в случае максимального предела может послужить причиной возгорания.
Несколько десятков лет назад, при строительстве многоквартирных домов, электричество проводилось по алюминиевым кабелям. Использование данного материала объяснялось его недорогой стоимостью и отсутствием большого количества мощных энергопотребителей.
В среднем на одну квартиру полагалось примерно 3 – 8 кВт. Для современных квартир такая мощность является недостаточной, что может привести к последующему возгоранию.
Способ прокладки провода
При открытом способе укладки провод располагается на потолке или стенах
Задумываясь над вопросом, как провести электричество на балкон, следует обратить внимание на внешнюю отделку поверхности стен помещения. Существует 2 метода прокладки кабеля, каждый из которых кардинально отличается друг от друга.
Первый вариант называется скрытым способом. Электрический кабель или укладывается в специальные проштробленные ниши в стене. Если нет возможности их подготовить, то необходимо спрятать его в поливинилхлоридную гофрированную трубу.
При закрытом способе провода прячутся в проштробленном канале в стене
Она изготавливается из хорошо гнущегося материала, который не подвержен горению и легко режется обычным ножом. Выполнить монтаж, таким образом, не доставит труда даже неопытному человеку.
Наиболее рациональным из перечисленных способов является закрытый тип, осуществляемый до момента облицовки помещения, поскольку все электрические кабели заблаговременно заизолированы внутри стен.
Составление схемы подключения
Схема подключения будет напрямую зависеть от того, каким образом на лоджию будет проводиться электрический кабель. Дело в том, что при подключении от розетки или распределительной коробки, обесточить помещение будет нельзя. Сделать это будет возможно, только если установить дополнительные предохранители, разрывающие цепь в случае необходимости.
Протягивание провода через всю квартиру от основного электрического щитка допускает возможность подключения кабеля через отдельные пробки или автоматы, которые, если будет нужно, можно выключить, не обесточивая всю квартиру. Такой способ считается наиболее правильным, но обойдётся он существенно дороже и займёт большее время для монтажа.
На данном этапе, в качестве примера, рассматривается расположение электрической цепи на лоджии с учётом того, что кабель уже заведён в помещение. Электросхема, по которой подключается выключатель, «один элемент освещения и розетка» на балконе выглядит так, как указано на рисунке.
При этом обязательным должен быть факт того, что «плюсовой» провод (фаза), прокладываемый на лампочку, должен разрываться выключателем. Это требуется для того, чтобы при выключенном освещении в патроне не было дополнительного «остаточного» напряжения. Если оно будет присутствовать, то при замене лампочки с разомкнутой цепью, коснувшись батареи или другого заземлённого источника, вас может ударить током.
Распределительная коробка должна находиться в другом помещении. Лоджии часто заливают сверху, а при плохом остеклении туда могут попадать атмосферные осадки.
Все контакты необходимо пропаивать, а в местах соединения кабеля нужно использовать специальные клеммы-соединители WAGA.
Наличие скруток на лоджии не допускается. Со временем эксплуатации они окислятся, что станет причиной плохого контакта и возможной причиной пожара.
Прокладка кабеля и подключение
Из всего вышеперечисленного получается, что проводка на балконе делается без особых серьёзных требований и навыков. Справиться с этим может практически любой человек, умеющий пользоваться ручным инструментом и знающий, где находятся автоматы, обесточивающие его квартиру.
Единственное о чём хочется напомнить ещё раз: при работе с электричеством обязательно соблюдайте правила и технику безопасности.
